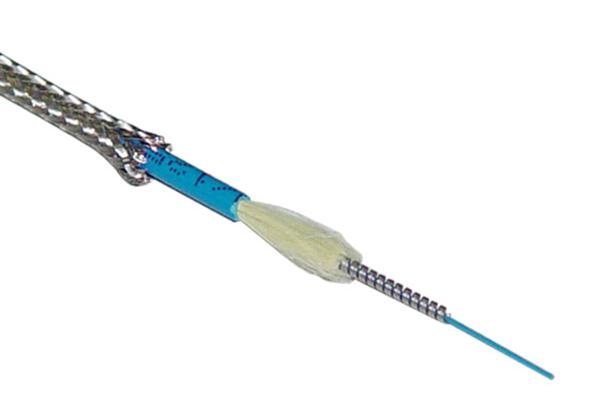

銅網編織鎧裝光纜在鎧裝光纜外采用銅網紡織層將鎧裝光纜包裝覆蓋,防止外界電磁場對內部的侵入,使用光信號的傳輸?shù)靡曰謴?fù)如初,在保持光纜堅固的傳輸性能的同時,采用銅網紡織,可以阻止外界電磁場、電磁波對光傳輸?shù)母蓴_,使之正常運行,使光纜可以在強化學環境中長期使用,是石化領域傳感專用的光纜。

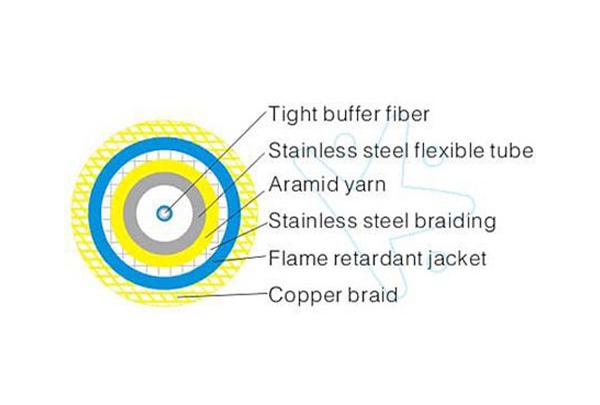

幾何特性
| 光纜類型 | Φ3.0 | |
| 光纜尺寸 (mm) | 3.0 ± 0.1 | |
| 緊套光纖直徑 (μm) | 600 / 900 | |
機械性能
| 抗拉力 (N) | 長期 | 200 |
| 短期 | 400 | |
| 抗壓力 (N/100mm) | 長期 | 3000 |
| 短期 | 5000 | |
| 彎曲半徑 (MM) | 動態 | 20*D (D: 光纜直徑) |
| 靜態 | 10*D (D: 光纜直徑) |
纖芯性能
| 單模 | 多模 | ||
| 9 / 125 | 50 / 125 | 62.5 / 125 | |
| 1310 / 1550(nm) | 850 / 1300(nm) | 850 / 1300(nm) | |
| 最大衰減 (dB/km) | ≤0.40 / 0.30 | ≤ 3.5/1.5 | ≤ 3.5/1.5 |
| 最小帶寬 (MHZ-KM) | —— | ≥ 400/400 | ≥ 160/500 |
| 工作溫度 (℃) | -20℃~ + 70℃ | ||
