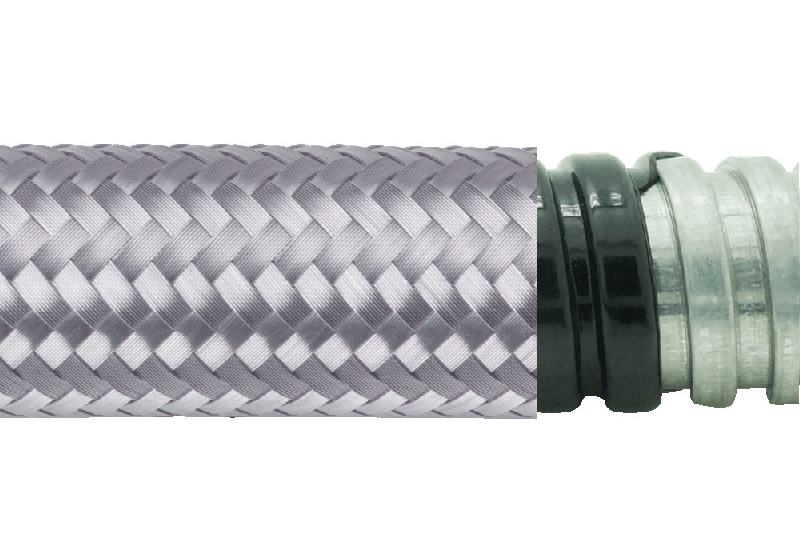

電氣保護金屬軟管 (EMI 防護) - PAG13PVCGB 系列, 由鍍鋅鋼單勾軟管外加聚氯乙烯 (PVC) 塑料防水層及鍍鋅鋼絲編織網構成, 是 EMI 防護系列產品中保護等級再提升的設計, 尺寸系統迎合亞洲市場普遍使用的規格。全系列產品具備優良的機械特性及防水防塵性, 編織層額外提升耐磨性, 在可能存有電磁干擾問題的環境中, 提供中級的 EMI 防護功能。聚氯乙烯塑料護套同時具有阻燃性, 本系列金屬軟管亦屬于低火險型的產品。全部材質符合 RoHS--危害物質禁用指令, 滿足環保產品要求。
參數：
材質：鍍鋅鋼 + PVC披覆 + 鍍鋅鋼編織

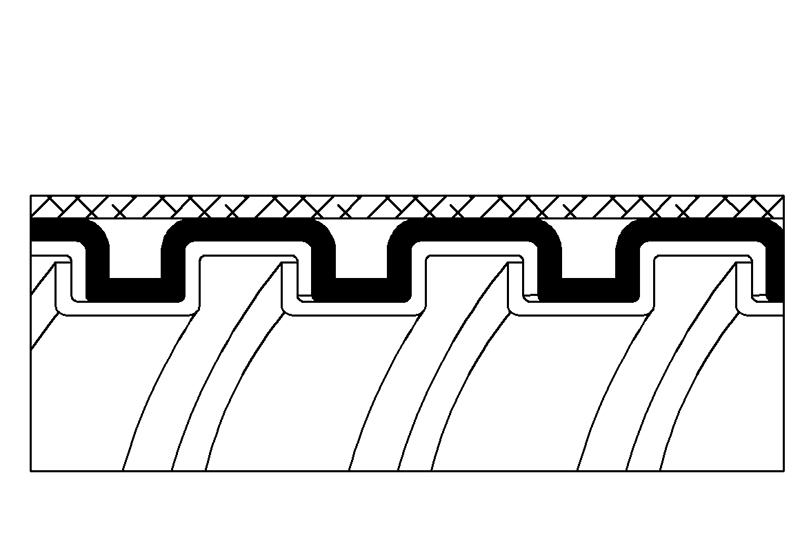

剖面結構：?jiǎn)喂葱?/span>
認證 : CE
規格表：
| 公稱尺寸 | 公稱尺寸 | 型號 | 內徑 (mm) | 外徑 (mm) | 彎曲半徑 (mm) | 每卷長度 (ft/m) | 包裝尺寸(長x寬x高 mm) |
|---|---|---|---|---|---|---|---|
| 10 | 1/4 | PAG13PVCGB - 10 | 6.8 | 11.1 | 35 | 25 | 320 * 320 * 120 |
| 12 | 5/16 | PAG13PVCGB - 12 | 10.3 | 15.1 | 65 | 25 | 320 * 320 * 210 |
| 16 | 3/8 | PAG13PVCGB - 16 | 12.6 | 17.7 | 75 | 25 | 400 * 400 * 160 |
| 20 | 1/2 | PAG13PVCGB - 20 | 16.1 | 21.8 | 75 | 25 | 450 * 450 * 210 |
| 25 | 3/4 | PAG13PVCGB - 25 | 21.1 | 26.8 | 75 | 25 | 530 * 530 * 160 |
| 32 | 1 | PAG13PVCGB - 32 | 26.8 | 33.8 | 105 | 10 | 530 * 530 * 320 |
