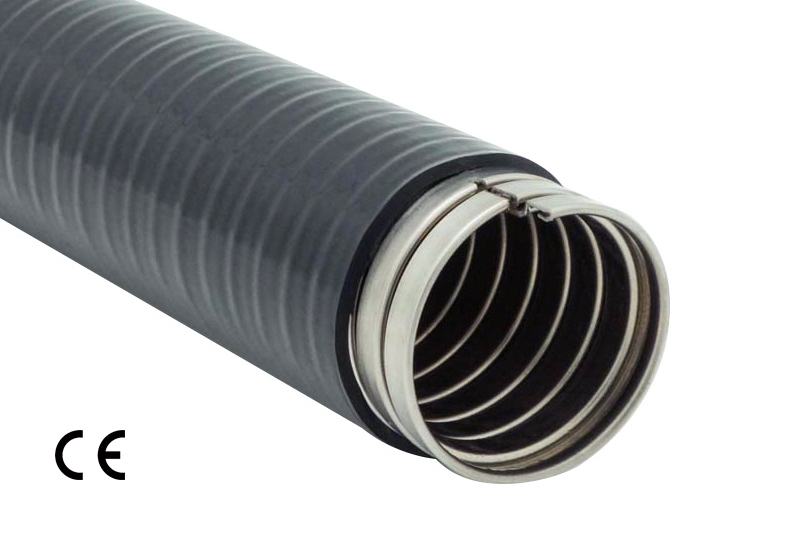

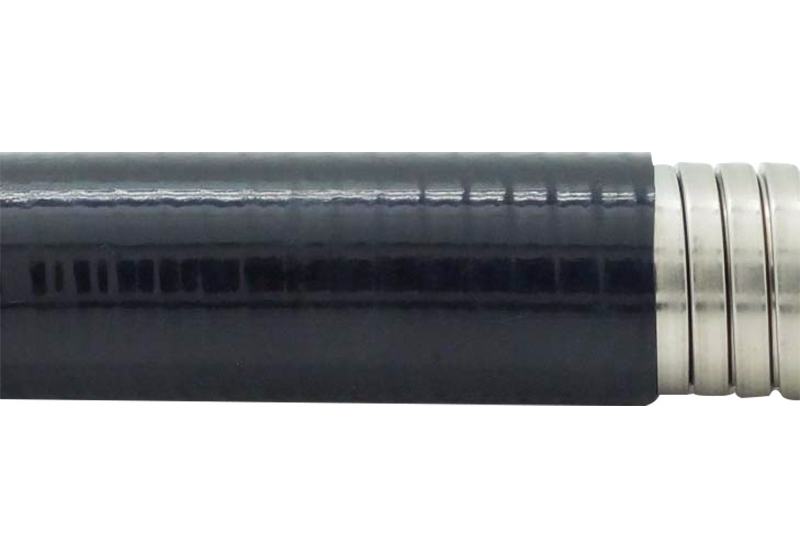

防水型電氣保護金屬軟管 - PAS23PVC 系列, 以不銹鋼雙勾軟管為本體, 外覆聚氯乙烯 (PVC) 塑料防水層, 全部材質均符合 RoHs 環保規定, 為兼具高機械性能同時防潮, 阻燃, 耐腐蝕的電線電纜保護產品, 全系列尺寸迎合亞洲市場普遍使用的規格, 具有極佳的可撓性。 本系列產品符合 IEC 61386 的規格要求, 無論是環境條件復雜, 嚴苛的各類工業場所, 對安全性及可靠性高度要求的鐵道系統, 或期望優良耐久性的商業應用, 本系列產品都是最佳選擇。建議搭配 AZ01, AZ05, AZ09, AZ11, AZ60 及 AZ63 系列接頭使用, 以發揮完整的保護效能。
參數：
材質：不銹鋼 + PVC 披覆

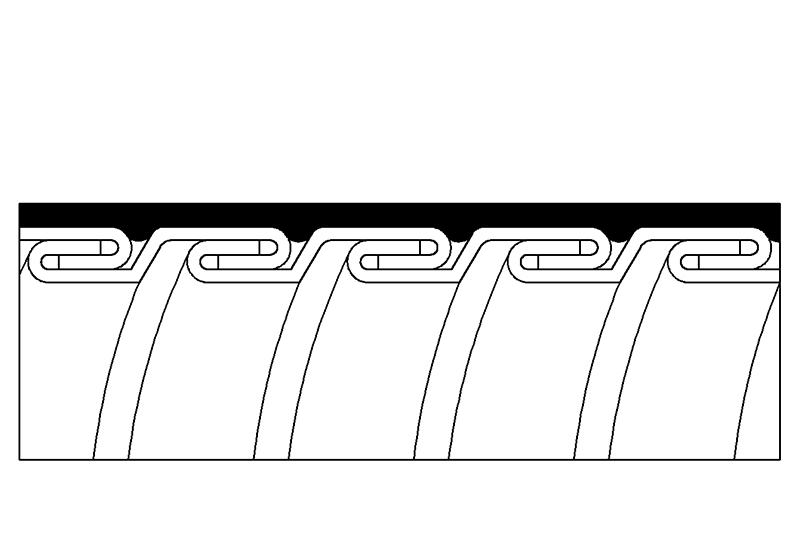

剖面結構：雙勾型
認證 : CE
規格表：
| 公稱尺寸 | 公稱尺寸 | 型號 | 內徑 (mm) | 外徑 (mm) | 彎曲半徑 (mm) | 每卷長度 (ft/m) | 包裝尺寸(長x寬x高 mm) |
|---|---|---|---|---|---|---|---|
| 10 | 1/4 | PAS23PVC - 10 | 6.8 | 10.0 | 60 | 50 | — |
| 12 | 5/16 | PAS23PVC - 12 | 10.3 | 14.0 | 80 | 50 | — |
| 16 | 3/8 | PAS23PVC - 16 | 12.6 | 16.6 | 100 | 50 | — |
| 20 | 1/2 | PAS23PVC - 20 | 16.1 | 20.7 | 120 | 50 | — |
| 25 | 3/4 | PAS23PVC - 25 | 21.1 | 25.7 | 140 | 50 | — |
| 32 | 1 | PAS23PVC - 32 | 26.8 | 32.7 | 180 | 25 | — |
| 40 | 1 - 1/4 | PAS23PVC - 40 | 35.4 | 42.2 | 220 | 25 | — |
| 50 | 1 - 1/2 | PAS23PVC - 50 | 40.3 | 46.9 | 270 | 25 | — |
| 63 | 2 | PAS23PVC - 63 | 51.6 | 58.6 | 310 | 10 | — |
| 75 | 2 - 1/2 | PAS23PVC - 75 | 63.0 | 72.0 | 360 | 10 | — |
| 90 | 3 | PAS23PVC - 90 | 78.0 | 87.6 | 450 | 5 | — |
| 110 | 4 | PAS23PVC - 110 | 102.5 | 112.1 | 600 | 5 | — |
