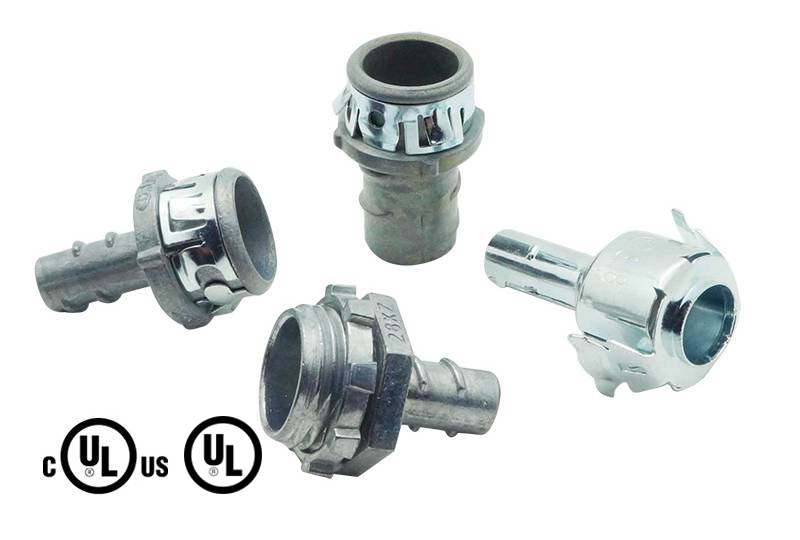

金屬軟管接頭 Screw In Type, 于配電線路的轉接或終結點, 連接金屬保護管與接線盒或電氣箱, 使線路延續并保護傳輸安全。本系列接頭符合 RoHs 環保規定。建議與 PRWG, PRWA系列金屬軟管搭配使用。
S16 系列 (Screw In Type), 通過美國 UL 實驗室標準檢驗取得認證。接頭主體材質為鋅合金, 盒端以卡扣結構, 推入固定在薄壁型接線盒上, 可簡便快速施工; 管端以外牙直接旋入金屬軟管的方式完成連接。

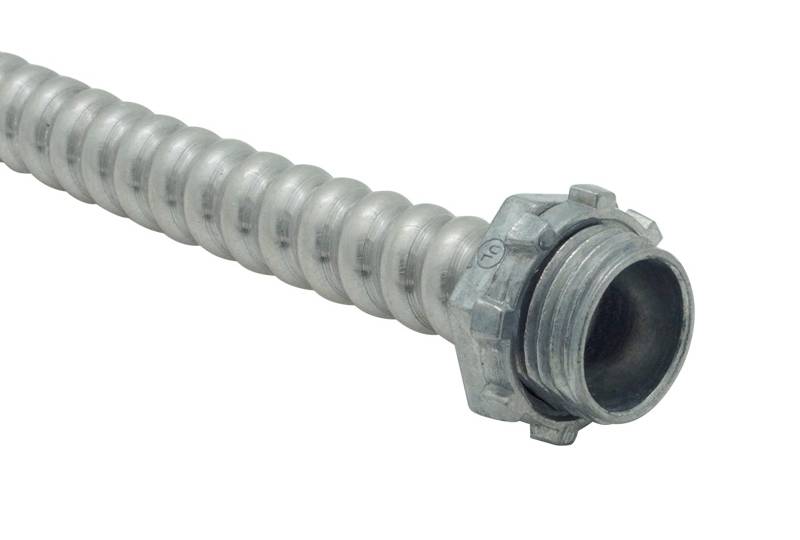

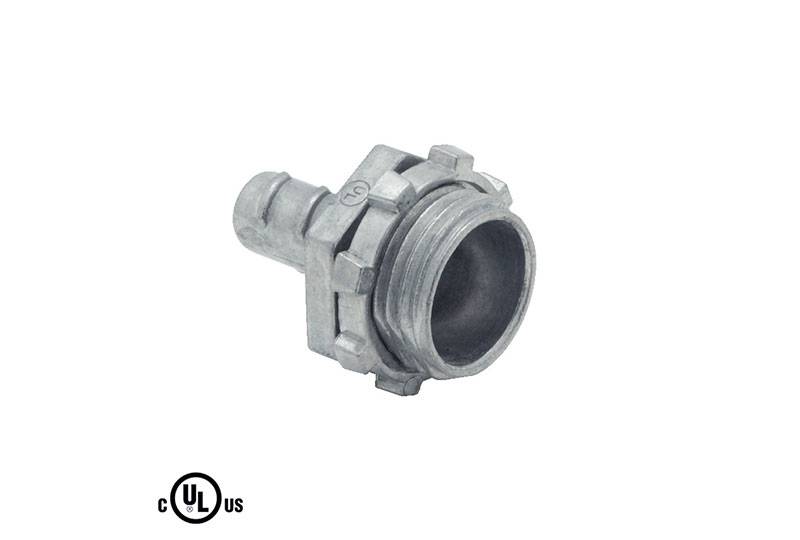

S17 系列, 通過美國 UL 實驗室標準檢驗取得認證。接頭主體材質為鋅合金, 盒端為 NPS 螺牙系統, 以太陽型螺帽固定在薄壁型接線盒或攻牙的接口上; 管端以外牙直接旋入金屬軟管的方式完成連接。

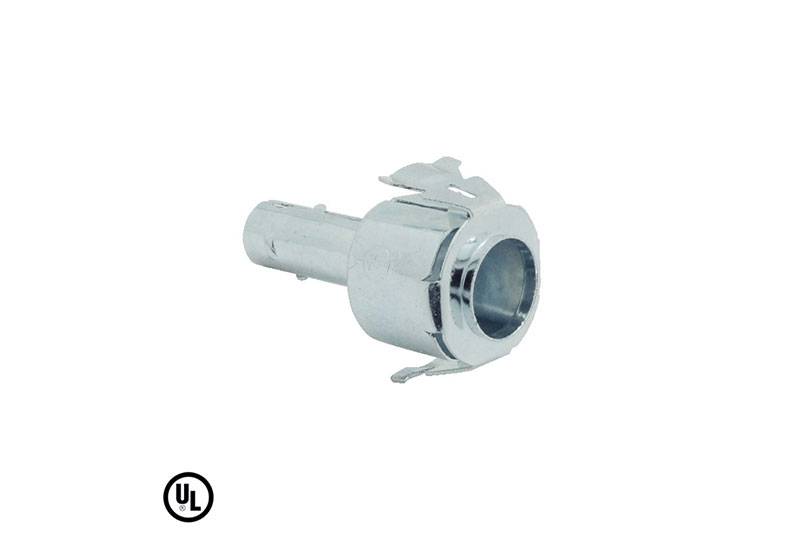

S30 系列 (Screw In Type), 通過美國 UL 實驗室標準檢驗取得認證。于燈飾燈具上連接金屬保護管與燈罩或整流器, 以保護電線。接頭主體材質為鋼 65Mn, 盒端以卡扣結構, 推入固定在薄壁型接線盒上, 可簡便快速施工; 管端以外牙直接旋入金屬軟管的方式完成連接。
參數：
? 材質：S16/S17 (鋅合金), S30 (鋼)
? 溫度范圍：-50℃~+200℃
? IP 等級：IP 40
? 表面處理 : S16/S17 (鉻酸鹽), S30 (鍍鋅)
? RoHS：符合
? 認證：UL, cULus
? 認證號：E256570
備注：S16系列,S17系列（cULus） | S30系列（UL）
規格表：
| 系列 | 產品型號 | 產品圖片 | 螺牙型式 | 螺牙尺寸 (Inch) | 軟管尺寸 (Inch) | 每箱數量 (Pcs) | 每箱重量 (Kg) | Snap-In 結構 |
|---|---|---|---|---|---|---|---|---|
| S16 | S161 - 3/8 |  | - | 1/2 | 3/8 | 1000 | 21.4 | V |
| S16 | S162 - 1/2 |  | - | 1/2 | 1/2 | 800 | 26.6 | V |
| S17 | S171 - 3/8 |  | NPS | 1/2 | 3/8 | 800 | 21.8 | - |
| S17 | S172 - 1/2 |  | NPS | 1/2 | 1/2 | 800 | 19.2 | - |
| S17 | S173 - 3/4 |  | NPS | 3/4 | 3/4 | 500 | 22 | - |
| S17 | S174 - 1 |  | NPS | 1 | 1 | 400 | 20.8 | - |
| S30 | S301 - 3/8 |  | - | 1/2 | 3/8 | 1200 | 11.8 | V |
