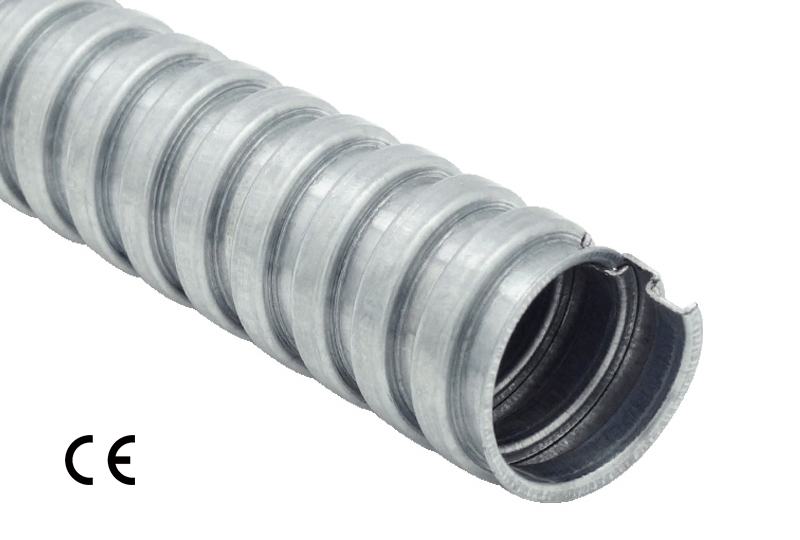

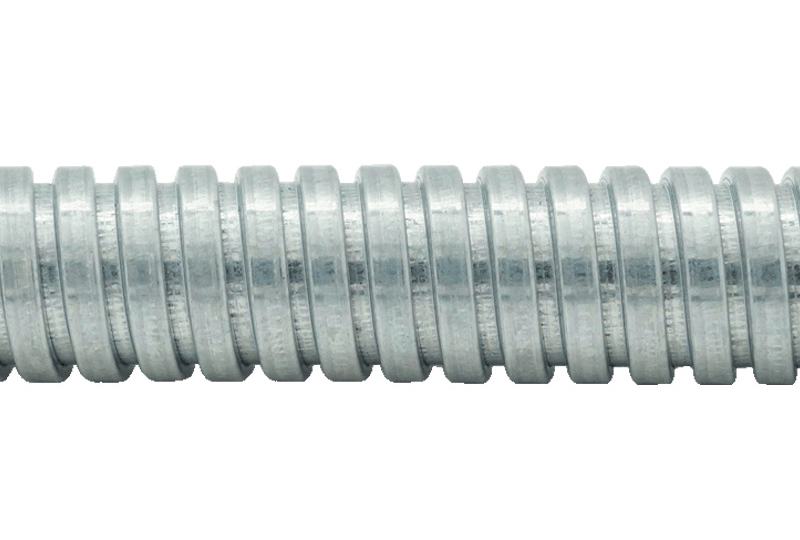

電氣保護金屬軟管 - PAG14X 系列, 采用鍍鋅鋼帶, 以單勾結構卷?yè)现瞥?/span>, 尺寸系統迎合亞洲市場普遍使用的規格。全系列產品具備優良的柔軟性, 適用于大部份的環境溫度條件, 屬于低火險型的產品, 電氣特性與各項機械性能均通過 IEC標準的測試要求,並取得EN61386認證, 同時也符合 RoHS --危害物質禁用指令, 可應用于建筑物, 鐵道系統, 船舶, 電梯…等等方面的電氣保護。
參數：
材質：鍍鋅鋼
剖面結構：?jiǎn)喂葱?/span>
認證 : CE (EN61386)
規格表：
| 公稱尺寸 | 公稱尺寸 | 型號 | 內徑 (mm) | 外徑 (mm) | 彎曲半徑 (mm) | 每卷長度 (ft/m) | 包裝尺寸(長x寬x高 mm) |
|---|---|---|---|---|---|---|---|
| 10 | 1/4 | PAG14X - 1/4 | 8.0 | 10.7 | 25 | 50 | 300*300*100 |
| 12 | 5/16 | PAG14X - 5/16 | 10.3 | 13.0 | 30 | 50 | 300*300*200 |
| 16 | 3/8 | PAG14X - 3/8 | 12.6 | 15.6 | 35 | 50 | 330*330*200 |
| 20 | 1/2 | PAG14X - 1/2 | 16.1 | 19.7 | 35 | 50 | 380*380*210 |
| 25 | 3/4 | PAG14X - 3/4 | 21.1 | 24.7 | 45 | 50 | 450*450*220 |
| 32 | 1 | PAG14X - 1 | 26.8 | 30.7 | 50 | 25 | 450*450*200 |
| 40 | 1 - 1/4 | PAG14X - 1-1/4 | 35.4 | 40.2 | 65 | 25 | 500*500*250 |
| 50 | 1 - 1/2 | PAG14X - 1-1/2 | 40.3 | 44.9 | 85 | 25 | 550*550*200 |
| 63 | 2 | PAG14X - 2 | 51.6 | 56.6 | 90 | 10 | 550*550*500 |
| 75 | 2 - 1/2 | PAG14X - 2-1/2 | 63.0 | 70.0 | 145 | 10 | 550*550*450 |
