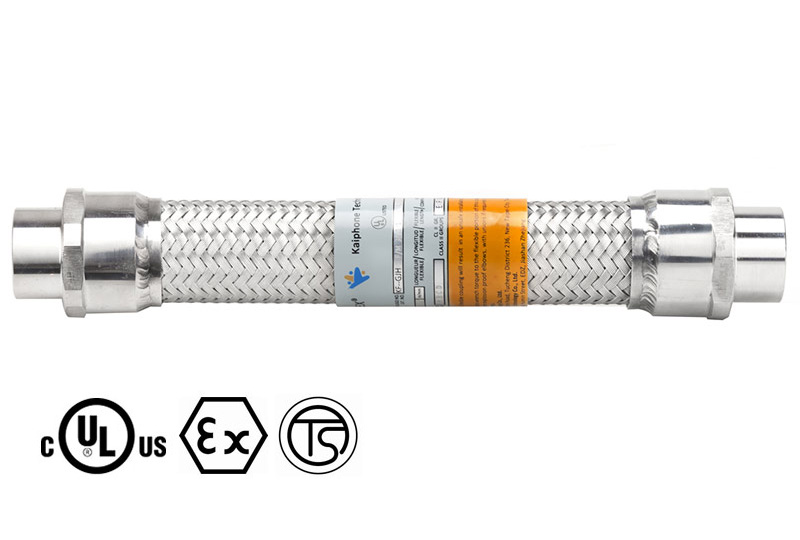

UL / IECEx 防爆金屬軟管,隔爆防塵型,兩端接頭內螺紋型式 KF--GJH-F 系列,整體結構密封不泄露,通過 UL 及 ATEX / IECEx 防爆標準的測試取得認證,管身柔軟耐彎折,且耐壓防爆,同時具備減震功能,適用于短距離,空間狹窄或長期震動部位的電氣線路保護,為安裝于危險環境或具有潛在爆炸風險場所中的電氣設備提供堅強,高安全性的保護,共同維護高風險環境中的設施安全,大幅降低意外損失。隔爆防塵型防爆軟管組為不銹鋼材質,考慮安裝需求,兩端接頭有內牙與外牙兩種型式可供選擇搭配。
適用于含有易爆氣體或粉塵的環境中,例如:石化廠、煉油廠、海上鉆油平臺、氣體生產工廠、化學工廠、谷物研磨工廠和加油 / 加氣站…等等。
參數:

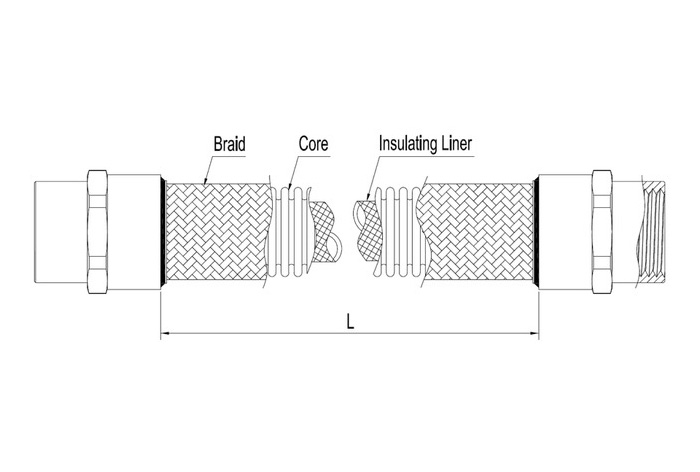

結構/材質:絕緣套管 + 不銹鋼內管 + 不銹鋼編織
軟管尺寸:2-1/2"~4"
軟管長度 (L):最長不超過 36"
耐壓強度:Max. 512 psi(2-1/2"-4")
螺紋型式:NPT、M
RoHS:符合
認證:IECEx (IECEx UL 20.0075U), ATEX (DEMKO 20 ATEX 2393U Rev. 0), TS (TD09002U)
[備注] 另有銅材質的結構供選擇,本系列產品開發進行中,即將公開。
IEC 60079
尺寸:2-1/2″ ~ 4″
Ex db ⅡC Gb
Ex tb ⅢC Db
ATEX
尺寸:2-1/2″ ~ 4″
Ⅱ 2G Ex db ⅡC Gb
Ⅱ 2D Ex tb ⅢC Db
規格表:
| Conduit Length(L) | Thread | Nominal Size (inch) | Min. Radius of Bend (mm) | Part Number | |||
| 2-1/2" | 3a" | 3b" | 4" | ||
| 406mm | 458mm | 550mm | 762mm | ||
| 18" | M | KF--GJH7F1811 | KF--GJH8aF1811 | KF--GJH8bF1811 | KF--GJH9F1811 |
| NPT | KF--GJH7F1821 | KF--GJH8aF1821 | KF--GJH8bF1821 | KF--GJH9F1821 | |
| 21" | M | KF--GJH7F2111 | KF--GJH8aF2111 | KF--GJH8bF2111 | KF--GJH9F2111 |
| NPT | KF--GJH7F2121 | KF--GJH8aF2121 | KF--GJH8bF2121 | KF--GJH9F2121 | |
| 24" | M | KF--GJH7F2411 | KF--GJH8aF2411 | KF--GJH8bF2411 | KF--GJH9F2411 |
| NPT | KF--GJH7F2421 | KF--GJH8aF2421 | KF--GJH8bF2421 | KF--GJH9F2421 | |
| 27" | M | KF--GJH7F2711 | KF--GJH8aF2711 | KF--GJH8bF2711 | KF--GJH9F2711 |
| NPT | KF--GJH7F2721 | KF--GJH8aF2721 | KF--GJH8bF2721 | KF--GJH9F2721 | |
| 30" | M | KF--GJH7F3011 | KF--GJH8aF3011 | KF--GJH8bF3011 | KF--GJH9F3011 |
| NPT | KF--GJH7F3021 | KF--GJH8aF3021 | KF--GJH8bF3021 | KF--GJH9F3021 | |
| 33" | M | KF--GJH7F3311 | KF--GJH8aF3311 | KF--GJH8bF3311 | KF--GJH9F3311 |
| NPT | KF--GJH7F3321 | KF--GJH8aF3321 | KF--GJH8bF3321 | KF--GJH9F3321 | |
| 36" | M | KF--GJH7F3611 | KF--GJH8aF3611 | KF--GJH8bF3611 | KF--GJH9F3611 |
| NPT | KF--GJH7F3621 | KF--GJH8aF3621 | KF--GJH8bF3621 | KF--GJH9F3621 | |
